이동통신 > 중계기 >
광중계기
NR 6Band Sharing DAS
개요

본 System은 In Building Service를 위한 옥내 형 중계장치로, 일본 통신 4개 사업자(KDDI, NTT docomo, SoftBank, Rakuten)의 6Band(700MHz, 800MHz, 900MHz, 1.5GHz, 1.7GHz, 2GHz) 대응의 Sharing DAS장치이다.

특징

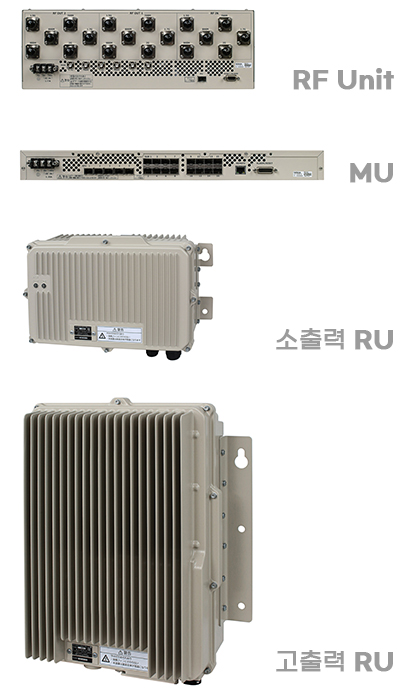

  • System은 RF Unit-MU-소출력 RU 또는 RF Unit-MU-고출력 RU로 구성되며, 1x1 SISO를 지원한다.
  • RF Unit과 MU간 Interface는 Optic Fiber Cable(6Gbps) MU와 소출력 RU, 고출력 RU 간 Interface는 Optic Fiber Cable(10Gbps)을 이용하여 시스템을 구성한다.
  • System을 Star 방식으로 구성하며, MU 1대에 최대 8대의 고출력 RU 또는 16대의 소출력 RU 연결을 지원한다.
Spec.
Item NR 6Band Sharing DAS 사양
Frequency 718MHz ~ 748MHz
773MHz ~ 803MHz
815MHz ~ 845MHz
860MHz ~ 890MHz
900MHz ~ 915MHz
945MHz ~ 960MHz
1427.9MHz ~ 1462.9MHz
1475.9MHz ~ 1510.9MHz
1710MHz ~ 1785MHz
1805MHz ~ 1880MHz
1920MHz ~ 1980MHz
2110MHz ~ 2170MHz
Output Power 700M Band : +17.8dBm(소출력 RU) / +37.8dBm(고출력 RU)
800M Band : +17.8dBm(소출력 RU) / +37.8dBm(고출력 RU)
900M Band : +14.8dBm(소출력 RU) / +34.8dBm(고출력 RU)
1.5G Band : +18.5dBm(소출력 RU) / +38.5dBm(고출력 RU)
1.7G Band : +21.8dBm(소출력 RU) / +41.8dBm(고출력 RU)
2G Band : +22dBm(소출력 RU) / +42dBm(고출력 RU)
Item Description
Antenna Port 1*1 SISO
Dimensions (mm, W*H*D) RF Unit : 427 x 149 x 280
MU : 497 x 49 x 220
소출력 RU : 380 x 240 x 136.5
고출력 RU : 350 x 490 x 197
Weight RF Unit : 8.4Kg, MU : 4.1Kg
소출력 RU : 12.7Kg, 고출력 RU : 28.9Kg
Operating Temperature 0 ~ +40℃
Cooling RF Unit, MU : FAN 강제 냉각 방식
소출력 RU, 고출력 RU : Natural Convection
