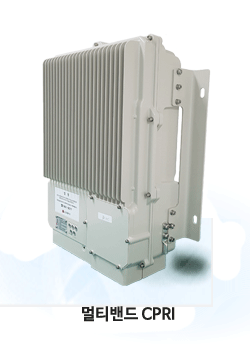

멀티밴드 CPRI



1. 개요

본 장비는 800M+2.1G+2.6G LTE 중계기 장비로서 명칭은 멀티밴드 CPRI 중계기 이다. HUAWEI에서 공개한 eNB DU와 RU 간의 5 Gbps CPRI 프로토콜 규격을 수용하여 개발 되었으며 800M/10W, 2.1G/20W, 2.6G/20W의 LTE 신호를 MIMO로 처리한다. MU와 RU간 광 전송을 하고 Multi-drop, Cascade 형태로 운용이 가능하다

2. 특징
CPRI는 MU/RU로 구성 되어있고 밀집 주택가 등 LTE 음영 지역 보강을 위해 사용
최대 10단 Cascade 사용 가능. (SISO 운용 : 10단, MIMO운용 : 5단)
유선(USB-B)로 GUI를 연결하여 제어
LC-PC Type의 Optic Connector 적용 및 광케이블 고정용 Bracket 적용
현장 장비 시설 시 Connector 변경 없이 Flexible 전선관 접속 가능한 16mm육각 머리 Connector 적용

한전주 및 거치대 설치 가능한 LGU+ 표준 설치 Bracket 적용

5Gbps Optic Transceiver 사용 가능

밀폐형 함체 적용

3. 규격
순서 항목

800M LTE 성능요구 규격

2.1G LTE 성능요구 규격

2.6GHz LTE 성능요구 규격

비고

1 주파수 범위 RU DL

889 ~ 894MHz

2110 ~ 2120MHz

2640 ~ 2660MHz

LGU+ 지정 주파수

UL

839 ~ 849MHz

1920 ~ 1930MHz

2520 ~ 2540MHz

2

입력 범위

UL

-65dBm/Total(Max)

-65dBm/Total(Max)

-65dBm/Total(Max)


3 최대 출력 DL

40dBm/Path(10MHz, 50RB)

43dBm/Path(10MHz, 50RB)

43dBm/Path(20MHz, 100RB)


4

대역 내 평탄도

DL

2dB p-p

2dB p-p

2dB p-p


5

송수신 분리도

DL/UL

100dB이상

100dB이상

100dB이상


6

EVM

DL

8%이하

8%이하

8%이하


7

주파수 안정도

DL

±0.05ppm 이하

±0.05ppm 이하

±0.05ppm 이하


8

잡음지수

UL

5dB

5dB

5dB


9

타사 신호 억압도

UL

Noise 변화 2dB 이하

Noise 변화 2dB 이하

Noise 변화 2dB 이하

타사신호 -45dBm 인가

10

VSWR

DL/UL

1: 1.5 이하

1: 1.5 이하

1: 1.5 이하


11

입출력 임피던스

DL/UL

50ohm

50ohm

50ohm


12

Sample Port

DL/UL

Tx: -40dB coupling
Rx: +20dB coupling

TX: -40dB coupling
Rx: +20dB coupling

Tx: -40dB coupling
Rx: +20dB coupling

실 측정값을 표기

13

입출력커넥터



DIN

DIN

DIN


14

RF Conformance

DL/UL

3GPP.TS.36.104 기준 만족

3GPP.TS.36.104 기준 만족

3GPP.TS.36.104 기준 만족
