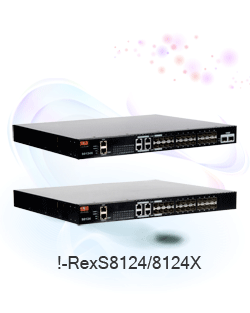

!-RexS8124/S8124X

Introduction   !-RexS8124/S8124X



  • 최대 24개의 100/1000 SFP와 100/1000 Base-T 4포트 및 2X10Gbe Ports(!-RexS8124X)를 지원하는 Gigabit Layer 3 Switch

1. 제품 개요
  • 삼지전자의 !-RexS8124/S8124X는 48Gbps의 고성능 스위치 엔진을 탑재하여 다양한 기능과 강력한 성능을 지원하는 IPv6 대응 3계층 기가빗 이더넷 스위치 입니다.

  • 최대 24개의 기가빗 포트를 지원하는 !-RexS8124/S8124X 스위치는 최대 32,769개의 MAC 주소를 관리하며, 네트웍의 루프로 인한 장애를 방지하기 위한 IEEE 802.1D/w/s 표준의 STP를 지원합니다. 4094개의 VLAN, 8 포트 / 12 그룹의 LAG, 포트 미러링, IGMP snooping등 진보된 2계층 스위치의 기능뿐만 아니라, DHCP relay, DHCP snooping, NTP/SNTP, LACP, 그리고 self-loop isolation 기능들과 함께 강력하고 효율적인 네트웍 운용 방법을 지원합니다.

  • 지능화된 인터넷 서비스에 대응 하기 위하여 IEEE 802.1p CoS, Quality of Service (SP/WRR /DRR, 포트당 8 개의 queue), bandwidth control, storm control과 access list control등 진보된 트래픽 관리 기능을 제공하며, CLI, Telnet, SNMP를 통하여 관리할 수 있습니다.

  • !-RexS8124/S8124X는 또한 3계층 기능으로서 DHCP server, 정적 IP 라우팅, 동적 라우팅 프로토콜 (RIP v1/v2, OSPFv2, BGPv4) 및 멀티캐스트 라우팅 프로토콜 (PIM-SM, PIM-SSM)을 지원합니다.

  • 시스템 관리상의 보안성 확장을 위하여 SSH v1/v2, RADIUS/ TACACS+ 등 서버기반의 인증기능도 지원 합니다. 또한 주변의 온도에 따라 자동 제어되는 Fan을 탑재하여 제품의 안정성 강화 및 소비 전력의 절감, 소음 감소의 효과를 볼 수 있습니다.

  • !-RexS8124/S8124X 스위치는 최대 24개의 100M 또는 기가빗 SFP를 장착하여 사용할 수 있으며, 100/1000Base-T로 사용할 수 있는 4개의 RJ-45 콤보 포트를 가지고 있습니다. IPv6 지원은 국내 TTA의 인증을 받은 제품입니다.

2. 제품사양
  • Interface

Up,Downlink Port

24 Ports 100/1000Base FX, 4 Gigabit Combo Ports (1000Base FX or 1000Base TX)

Uplink Port

2 X 10Gbe Ports(!-RexS8124X)

Console Port

RS-232C, RJ-45 Connector (Default 115200bps)

Management Port

10/100Base TX

  • L2 Switching

Switching Capacity

48Gbps/88Gbps Non-blocking, Store-and-Forward

Throughput

35.7Mpps/65.4Mpps (line rate 64 byte packet) switching

MAC Address

32K Entry

Spanning Tree

IEEE 802.1D/w/s STP

Self-Loop Detection

Self-Loop Isolation

VLAN

IEEE 802.1Q VLAN (4K VLANs), Protocol/MAC/Subnet based VLAN, Double Tagging

Traffic Segmentation

Egress Block Mask per Port

LAG

IEEE 802.3ad LACP, 8 Ports/12 Groups

Flow Control

IEEE 802.3x Flow Control

Multicast

IGMP v1/v2/v3 Snooping IGMP Proxy

Port Mirroring

Ingress/Egress/Ingress-Egress Mirroring

DHCP Relay

DHCP Relay with option 82


  • L3 Switching

IP Routing

12K IP Routing Entries

IP Routing Protocol

Static, RIPv1/v2, OSPFv2, BGP

Multicast Routing Protocol

PIM-SM, PIM-SSM

IPv6

IPv6 Unicast Routing (static), Neighbor Discovery

Redundancy

VRRP (255 VRIDs instances with Master/Slave takeover, Load Sharing)

DHCP Server

200 Subnets

  • QoS

Queue Scheduling

SPQ/WRR/DRR, 8 Queues per Port

Rate Limit

64Kbps Granularity

CoS

IEEE 802.1p CoS

Traffic Classification

L2/L3/L4

  • Security

Access Control List

L2/L3/L4

Filter

DHCP Reply Filter, NetBIOS/NBT Filter

MAC Address Control

MAC Address Learning Limitation

Remote Access Authentication

RADIUS/TACACS+

Secure Remote Access

SSH v1/v2

ARP Spoofing Attack

ARP Spoofing Block

Flooding Attack

MAC/Port/ARP Flooding Block

  • Management

Switch Access

CLI (Console/Telnet/SSH)

SNMP

SNMP v1/v2C, MIB-II

System Log

Remote/Local Log

Time Protocol

NTP/SNTP

  • Physical & Environmental

Power Input

100-240V, 50/60Hz, 1.0~0.5A, Hot-Swap 가능한 2개의 전원 장치

Maximum Power Consumption

50W

Dimension

W:440 x D:295 x H:44 (mm) for 19″ rack

Weight

4.3Kg

Temperature

Operating: 0~50℃, Storage: -40~70℃

Humidity

Operating: 20~80%, Non-Condensing

Certification

KCC (Class A)

  • Standard Compliant

IEEE Standard

IEEE 802.1Q (VLAN Bridging)
IEEE 802.1v (Protocol based VLAN)
IEEE 802.1D (Bridging & STP)
IEEE 802.1w (Rapid STP)
IEEE 802.1s (Multiple STP)
IEEE 802.1p (CoS)
IEEE 802.3 (CSMA/CD)
IEEE 802.3x (Flow Control)
IEEE 802.3z (Gigabit Ethernet)
IEEE 802.3ab (Gigabit Ethernet (1000Base-T))
IEEE 802.3ad (Link Aggregation)

IETF RFC

RFC 768 (UDP)
RFC 791 (IP)
RFC 792 (ICMP)
RFC 793 (TCP)
RFC 826 (Ethernet ARP)
RFC 854 (Telnet)
RFC 894 (Standard for the Transmission IP Datagrams over Ethernet Networks)
RFC 1112 (IGMPv1)
RFC 1157 (SNMP)
RFC 1213 (MIB-II)
RFC 1215 (SNMP Traps)
RFC 1350 (TFTP)
RFC 1492 (TACACS+)
RFC 1812 (Requirement for IPv4 Routers)
RFC 2030 (SNTPv4)
RFC 2131 (DHCP)
RFC 2138 (RADIUS Authentication)
RFC 2236 (IGMPv2)
RFC 2474 (DiffServ field in the IPv4)
RFC 2475 (DiffServ)
RFC 3046
(DHCP Relay Agent Information Options)
RFC 1493 (Bridge MIB)
RFC 2358 (Ethernet-like MIB)
RFC 2674 (Q-Bridge MIB)
RFC 2233 (Interface Group MIB)
RFC 2747
(Agent Extensibility(AgentX) Protocol Version1)
RFC 1227 (SNMP MUX Protocol & MIB)
RFC 1058 (RIP)
RFC 1724 (RIP MIB)
RFC 2082 (RIPv2 MD5 Authentication)
RFC 2453 (RIPv2)
RFC 2328 (OSPFv2)
RFC 1850 (OSPFv2 MIB)
RFC 1370 (Applicability Statement for OSPF)

RFC 3101 (OSPF NSSA Option)
RFC 1765 (OSPF Database Overflow)
RFC 2370 (OSPF Opaque LSA Option)
RFC 3509 (Alternative Implementation of OSPF
Area Boader Routers)
RFC 1771 (BGP-4)
RFC 1772 (Applications of BGP-4 in the Internet)
RFC 1657
(Definitions of Managed Objects for
          BGP-4 using SMIv2)
RFC 2439 (Route Flap Dampening)
RFC 3065
(Autonomous System Consideration for BGP)
RFC 1997 (BGP Communities Attribute)
RFC 2796, 1966 (BGP Route Reflection)
RFC 2842, 3392
(Capabilities Advertisement with BGP-4)
RFC 2918 (Route Refresh Capability for BGP-4)
RFC 2362 (PIM-SM)
RFC 2460 (IPv6)
RFC 4443 (ICMPv6)
RFC 4861 ((Neighbor Discovery)
RFC 4862
(Stateless Address Auto configuration)
